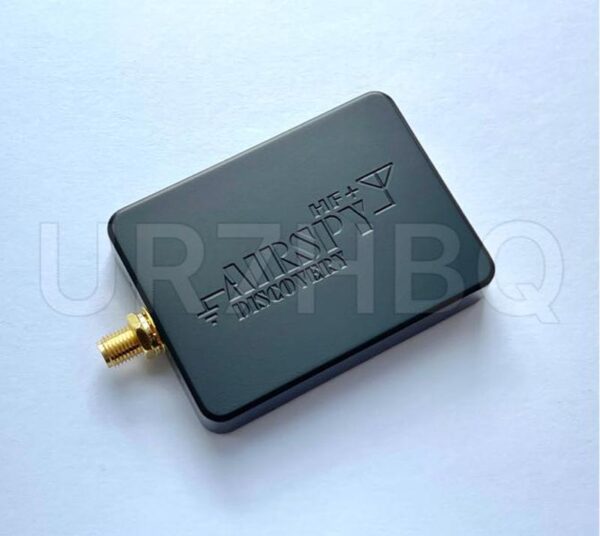

Спираючись на перевірену архітектуру Airspy HF+, ми розробили найдосконаліший HF/VHF SDR із продуктивністю світового класу в найменшому форм-факторі.
Airspy HF+ Discovery встановлює новий стандарт щодо продуктивності прийому з додатковими попередніми селекторами для всіх підтримуваних діапазонів і новим ядром DSP для оптимізації розподілу посилення та параметрів фільтрації в режимі реального часу та глибшого вивчення шуму.
Сигнальний тракт включає в себе перетворювачі даних з дуже високим динамічним діапазоном разом з високопродуктивними пасивними змішувачами з відмінною структурою поліфазної гармонічної режекції. Включені попередні селектори відстеження діапазонів усувають небажані перешкоди та зберігають динамічний діапазон приймача. Завдяки потужності сигналу світового класу та неймовірно низькому рівню шуму, HF+ Discovery є ідеальним компаньйоном для всіх ваших високопродуктивних сценаріїв прийому.
І архітектура, і рівень інтеграції, досягнутий у цій конструкції, дозволяють нам забезпечити найвищу продуктивність прийому за доступною ціною.
Ми витратили багато часу на розуміння радіочастотного шуму, його структури та того, як він взаємодіє з допустимими сигналами. Сьогодні ми маємо один із найбільш гнучких і акустично приємних алгоритмів шумозаглушення на ринку. Застосування варіюються від високоякісного видалення шипіння для трансляційних FM-сигналів до видалення слабких сигналів SSB від рівня шуму. Наш алгоритм не вбиває високі частоти, щоб створити хибне враження гучності, але він не має типових артефактів високих тонів, які заважають популярним алгоритмам зменшення шуму, таким як LMS і Spectral Subtraction.
Airspy HF+ Discovery може похвалитися одним із найдосконаліших інтерфейсів HF на ринку з кількома петлями АРУ на різних етапах для досягнення найкращого розподілу підсилення. Існує багато AGC на різних рівнях:
Аналоговий:
• RF AGC, який активує ступінчастий атенюатор на 6 дБ,
• Аналогова ПЧ АРУ, яка контролює посилення ПЧ безпосередньо перед оцифруванням.
Цифровий:
• Digital IF AGC, щоб переконатися, що дані масштабовано належним чином (шляхом цифрового підсилення) перед надсиланням на комп’ютер,
• Вузькосмугова АРУ, тобто панель АРУ, яка контролює сигнал, який проходить через фільтр VFO.
Важливі зауваження:
• Роль аналогових АРУ полягає в адаптації чутливості переднього кінця до сигналів на вході. Увімкнувши AGC на панелі Source, ви активуєте обидва аналогові AGC.
• Цифровий IF AGC завжди активований і починає діяти лише тоді, коли найпотужніший(і) сигнал(и) у спектрі IF перевищує -6 dBFS. Цей механізм гарантує, що ваші сигнали завжди належним чином масштабуються для роботи без нагляду.
• Вимикаючи аналогові АРУ, ви можете керувати ступінчастим аттенюатором вручну, але потім ви самі визначаєте, який рівень загасання є достатнім для вашого вхідного сигналу. Загалом, натискайте затухання, поки рівень шуму не досягне приблизно -100 dBFS. Більш високі рівні не обов’язково покращують ваш SNR, але точно зменшують доступний динамічний діапазон. Якщо сумніваєтеся, увімкніть AGC і дайте йому виконати роботу.
• Увімкнувши аналоговий AGC, ви помітите, що у вас також є доступна опція «Порогове значення». Він використовується для вказівки АРУ витримати додаткові 3 дБ потужності сигналу перед встановленням наступного рівня ослаблення. «Низький поріг» означає, що інтерфейс «менш чутливий», а «Високий поріг» означає «більш чутливий». Це дуже корисно під час переслідування граничних сигналів у присутності дуже сильних блокаторів (~ 100 дБ різниці).
• Параметр попереднього підсилювача може вводити в оману, і його слід перейменувати на «поштамп». Він має такий самий вплив на коефіцієнт шуму та лінійність, як попередній підсилювач, але натомість діє на задній частині (ADC + цифрова/DSP постобробка) приймача. По суті, вимкніть опцію «передпідсилювач», щоб отримати додаткові 12 дБ динамічного діапазону, скасувавши запас шуму квантування.
ВЧ тюнер
Airspy HF+ Discovery забезпечує відмінну продуктивність ВЧ за допомогою фільтра попереднього вибору з низькими втратами, високолінійного МШУ, високолінійного регульованого РЧ-фільтра, змішувача поліфазних гармонік (HR), який відхиляє до 21-ї гармоніки, а також багатоступеневої аналогової та цифрової ПЧ. фільтрація.
Посилення АРУ з кроком 6 дБ повністю контролюється програмним забезпеченням, що працює в DSP, яке оптимізує розподіл посилення в реальному часі для оптимальної чутливості та лінійності. Порушення гармоній є ключовою проблемою широкосмугових ВЧ-приймачів через велику смугу пропускання вхідного сигналу. Потім вихідний сигнал ПЧ-фільтра оцифровується сигма-дельта ПЧ-АЦП з високим динамічним діапазоном для подальшої обробки сигналу в цифровій області.
УКХ тюнери
Чудові характеристики FM також досягаються за допомогою оптимізованих шляхів проходження сигналу, що складаються з смугових фільтрів, високолінійних МШУ зі ступінчастим АРУ, змішувача багатофазних гармоній та фільтрів ПЧ, оптимізованих для діапазонів FM-мовлення.
Посилення підсилювача перемикається з кроком 3 дБ і повністю контролюється АРУ, що працює в DSP. РЧ-сигнал перетворюється в базову смугу високолінійним пасивним змішувачем із багатофазною структурою відхилення гармонік. Сигнал із низьким ПЧ потім перетворюється в цифрову область за допомогою того самого АЦП ПЧ, який використовується у ВЧ-ланцюзі.
Розширене покриття VHF забезпечується другим тюнером Band-III до 260 МГц, але зі зниженою продуктивністю.
IF вибірка
ПЧ аналого-цифровий перетворювач (АЦП) — це топологія формування багатобітового шуму 4-го порядку; він має дуже високий динамічний діапазон і лінійність. Частота дискретизації IF-ADC визначається керуючим алгоритмом, що працює у вбудованому DSP. Ця вдосконалена техніка регулює частоту дискретизації залежно від частоти налаштування з метою уникнення перешкод і імпульсів, створюваних перемиканням ділянок дискретного часу ПЧ-АЦП.
Цифровий понижуючий перетворювач
Після того, як сигнал ПЧ оцифровано, потік I/Q з високою частотою дискретизації потім перетворюється на частоту та обробляється за допомогою каскадних ступенів децимації CIC та FIR. Після кожного етапу частота дискретизації зменшується, а роздільна здатність збільшується. Кінцевий сигнал на виході має роздільну здатність 18 біт і ефективність відхилення псевдонімів 108 дБн. Потім дані масштабуються до 16 біт і надсилаються на мікроконтролер для потокової передачі через USB.
Архітектурні переваги
Основні переваги перед методами від застарілих супергетеродинів до теперішнього широкомасштабного прямого відбору полягають у тому, що весь ланцюг приймача добре захищений від позасмугових блокаторів, водночас послаблюючи обмеження радіочастотної фільтрації, що робить його простим і економічно ефективним.
Природна фільтрація сигма-дельта АЦП у поєднанні з чудовою лінійністю та чутливістю аналогового ланцюга досягає безпрецедентного рівня продуктивності та інтеграції.
Технічні характеристики
• Покриття HF: від 0,5 кГц до 31 МГц
• Покриття VHF: від 64 до 260 МГц
• Чутливість: -140,0 dBm (0,02 мкВ / 50 Ом при 15 МГц), типове MDS при смузі 500 Гц у HF
• Чутливість: -141,5 dBm, типове MDS при смузі 500 Гц у FM-діапазоні (64–118 МГц)
• Чутливість: -141,0 dBm, типове MDS при смузі 500 Гц у VHF авіаційному діапазоні (118–260 МГц)
• Лінійність: +15 dBm IIP3 на HF при максимальному підсиленні
• Лінійність: +13 dBm IIP3 на VHF при максимальному підсиленні
• Динамічний діапазон: 110 дБ (blocking dynamic range, BDR) у HF
• Динамічний діапазон: 95 дБ (BDR) у VHF
• Селективність: понад 150 дБ сумарної селективності (апаратна + програмна)
• Придушення дзеркального каналу: 120 дБ (програмне)
• Фільтрація: поліфазні трекінг-фільтри для пригнічення близьких за частотою завад
• Фільтрація: новий високопродуктивний преселектор для HF з 4 банками фільтрів (границі приблизно: DC, 5, 10, 17 і 31 МГц)
• Фільтрація: новий високопродуктивний преселектор для VHF (Air, HAM, комерційний та військовий VHF)
• Фільтрація: новий високопродуктивний преселектор для FM-діапазону (Японія, США, ЄС, OIRT)
• До 660 кГц вихід без аліасів і дзеркальних каналів при 768 ksps IQ
• Вбудований цифровий перетворювач вниз (DDC) 18 біт
• Роздільна здатність 22 біти на каналі 3 кГц із використанням сучасного DDC (SDR# і SDR-Console)
• Максимальний вхідний RF-рівень: +10 dBm
• Високоточний тактовий генератор 0,5 ppm з низьким фазовим шумом
• Можливість підстроювання частоти з точністю 1 ppb
• Дуже низький фазовий шум PLL (-110 dBc/Hz при відхиленні 1 кГц на 100 МГц)
• Найкраще в класі шумопригнічення завдяки сучасним алгоритмам
• 2 × АЦП Sigma-Delta з високим динамічним діапазоном, до 36 MSPS
• Один RF-вхід для покриття всіх діапазонів із високою лінійністю перемикання
• Покращене узгодження входу аж до практично нульової частоти (DC)
• Розумний AGC з оптимізацією розподілу підсилення в реальному часі для найкращого SNR
• Драйвери не потрібні! 100% Plug-and-play для Windows Vista, 7, 8, 8.1 та 10
• Промисловий температурний діапазон: від -45°C до +85°C
• Надкомпактні розміри: 45 × 60 × 10 мм
Варіанти використання:
• Радіотехнічна розвідка / перехоплення та аналіз радіозв’язку
• Високопродуктивний прийом телеметрії у діапазонах HF/VHF
• Аналізатор спектра
• Аматорський радіозв’язок (HF + діапазон 2 м)
• Прослуховування короткохвильових радіостанцій
• Далекий прийом AM/FM/TV сигналів (DX)
• Далекобійні IoT (інтернет речей) мережі та пристрої
Підтримувані операційні системи
• Windows Vista, 7, 8, 8.1, 10, 11
• Linux
• BSD
• Mac
Підтримуване обладнання
• Intel сумісний ПК
• Raspberry Pi
• Odroid
• Багато інших одноплатних комп’ютерів (SBC)
Мінімальні вимоги до обладнання
• 1 ГГц Pentium або ARM
• 1 ГБ оперативної пам’яті (для запуску власної ОС HF+ ледве потребує 1 МБ пам’яті)
• Високошвидкісний контролер USB 2.0
Комплектація:
• Airspy HF+ Discovery x1
• Кабель USB to Micro USB x1
Гарантія
На радіоприймачі Airspy діє гарантія 1 рік. Зверніть увагу, що гарантія розповсюджується тільки на виробничі дефекти. Гарантія не поширюється на пошкодження, спричинені зовнішніми подіями, такими як блискавка або електростатичний розряд, пожежа, перенапруга, затоплення, фізичні пошкодження або модифікації. Якщо пристрій був зламаний по вині Покупця – гарантія не розповсюджується.
