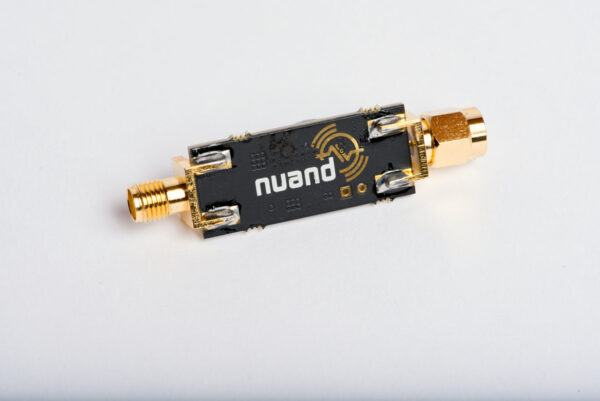

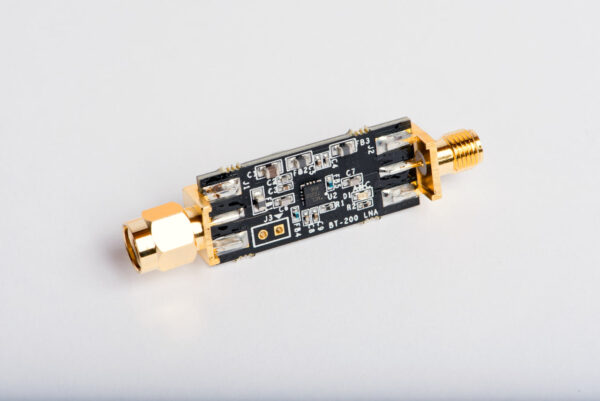

BT-200 від Nuand — це широкосмуговий малошумний підсилювач RX (500МГц – 5ГГц), який отримує струм від роз’ємів SMA bladeRF 2.0 micro. BT-200 — це компактне рішення МШП, корисне для значного зниження коефіцієнта шуму та істотного збільшення динамічного діапазону більшості програм. bladeRF-cli та API libbladeRF можна використовувати, щоб увімкнути та вимкнути Bias-tee, коли це необхідно. Під час живлення bladeRF 2.0 micro від USB-шини та одночасного ввімкнення кількох підсилювачів Bias-tee слід бути обережним, щоб уникнути перевищення струму. Якщо бюджет електроенергії (обладнання для друку в bladeRF-cli) викликає занепокоєння, bladeRF 2.0 micro можна живити від зовнішнього джерела постійного струму. Виготовлено в США. Сумісність з: bladeRF xA5, bladeRF xA9, bladeRF xA4.
BT-200 можна підключати лише до портів RX! Даний підсилювач призначений лише для прийому радіосигналів!
Комплектація: 1х BT-200
Ключові особливості:

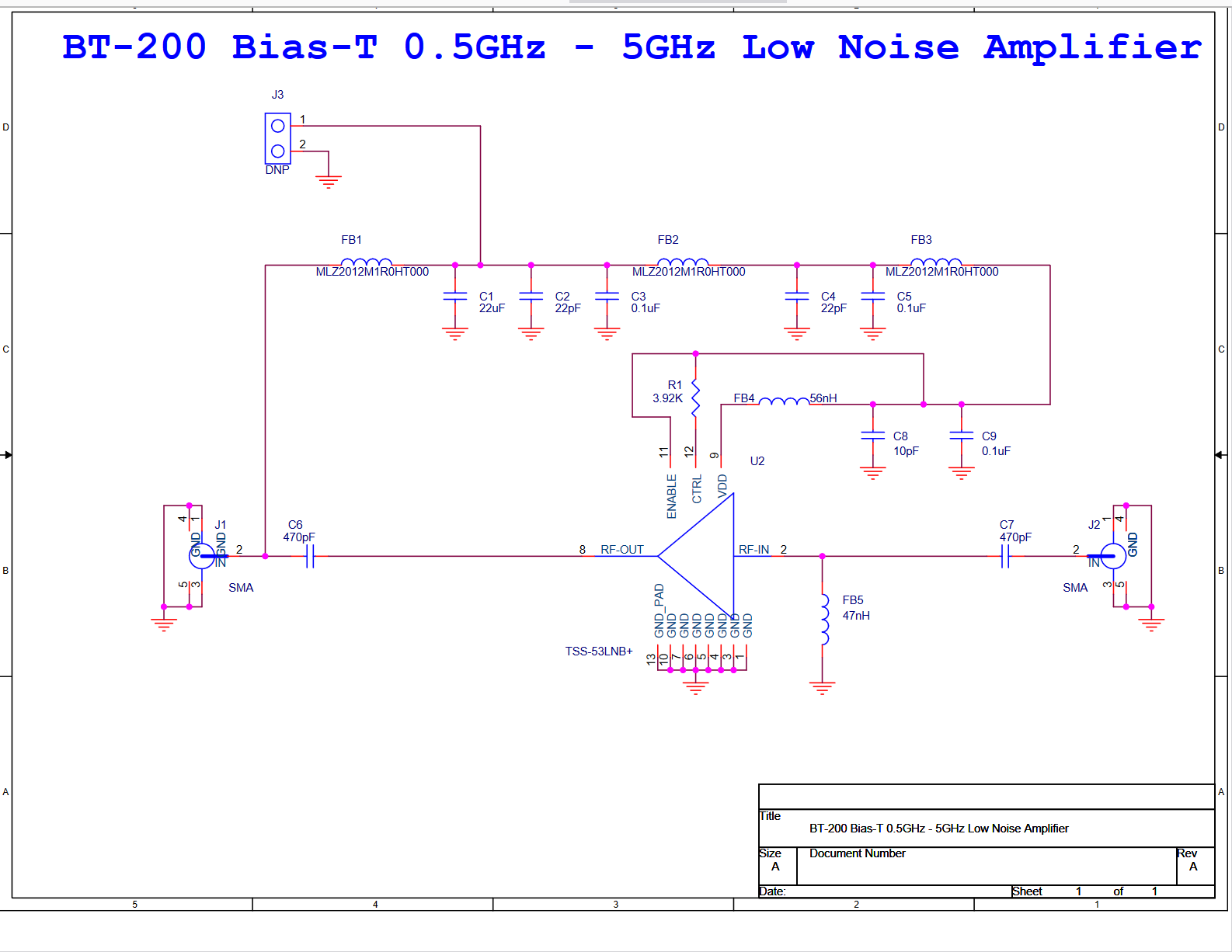

• Features Mini-Circuits TSS-53LNB+ MMIC Low Noise Amplifier – 0.5GHz to 5GHz MMIC
• Power consumption: 300mW
• Green LED power indicator
• Ultra low Noise Figure
• Typ Gain: +20.2dB @ 200MHz, +16dB @ 2.4GHz
• LNA enters bypass mode when port is unpowered (4dB IL)
bladeRF-cli команди:
• Enable module: set biastee rx on
• Disable module: set biastee rx off
• Query system power consumption: print hardware
Як дізнатися, чи ввімкнено МШП?
На BT-200 з’явиться зелений індикатор, якщо програма або інструмент, який ви використовуєте, увімкне Bias-tee. На додаток до команд командного рядка, перелічених вище, додайте «biastee=rx» до вихідних блоків gr-osmosdr, щоб увімкнути BT-200 із GNU Radio.
Скільки модулів BT можна додати до bladeRF 2.0 micro?
Усі 4 порти bladeRF 2.0 micro отримують живлення, тому будь-який і всі радіочастотні порти можуть мати встановлений Bias-tee та живлення.
