LaNA HF від Nooelec — це дуже високопродуктивний, широкосмуговий і лінійний модуль МШП, розроблений для SDR приймачів у HF-діапазоні та суміжних діапазонах. Споживана потужність менше 30 мА.
Даний підсилювач призначений лише для прийому радіосигналів!
Кожен модуль дозволяє використовувати 3 різні варіанти живлення, але ви повинні живити лише з одного варіанту в будь-який момент часу! Рекомендована вхідна напруга через вихідний порт SMA (для SDR з підтримкою BiasTee) становить 4,5–5 В постійного струму. Крім того, якщо у вас немає SDR із підтримкою зміщення, ви можете скористатися зовнішнім джерелом живлення – портом microUSB або вхідним роз’ємом живлення. Рекомендоване зовнішнє джерело живлення становить 4,0–5,5 В постійного струму. Зроблено в Північній Америці.
Хоча на LaNA HF є схема захисту від перенапруги, а напруга до 12 В постійного струму все одно має працювати та не пошкодить пристрій, не рекомендується для тривалого використання. Зауважте, що гарантія не покриває пошкодження, спричинені перенапругою.
Кожен модуль LaNA HF Barbones має захист від електромагнітних перешкод для захисту чутливої схеми від зовнішніх перешкод і повністю захищений від електростатичного розряду. LaNA HF також має радіочастотний обмежувач на вхідному порту для захисту підсилювача від дуже потужних зовнішніх сигналів.

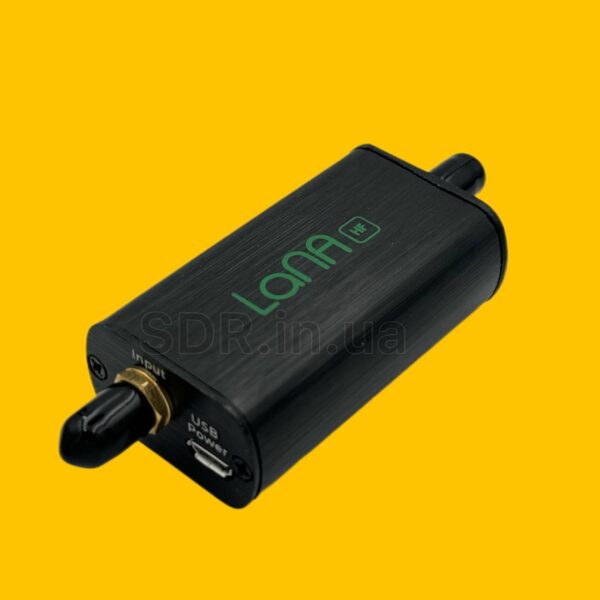

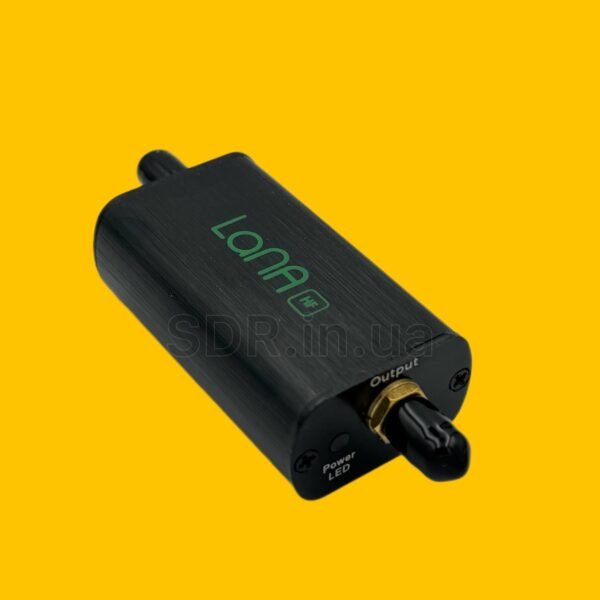

Підключення МШП до приймача та антени: «Output & DC In» (сторона де LED світлодіод) —> до приймача, «Input» (сторона де USB вхід) —> до антени.

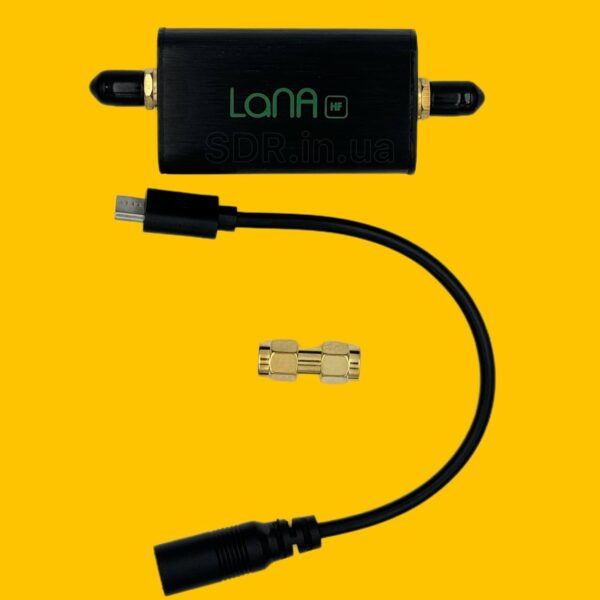

Комплектація:
• LaNA HF 50kHz-150MHz
• Кабель MicroUSB – DC Female
• Перехідник SMA Male to SMA Male
Особливості:
• Висока лінійність
• +20 дБ підсилення РЧ для 50 кГц-150 МГц
• Середній коефіцієнт шуму в діапазоні 2,5 дБ
• Блок підсилення з низьким рівнем шуму 50 Ом
• +3,3 В – 5 В одинарне живлення
• Споживання струму 25 мА

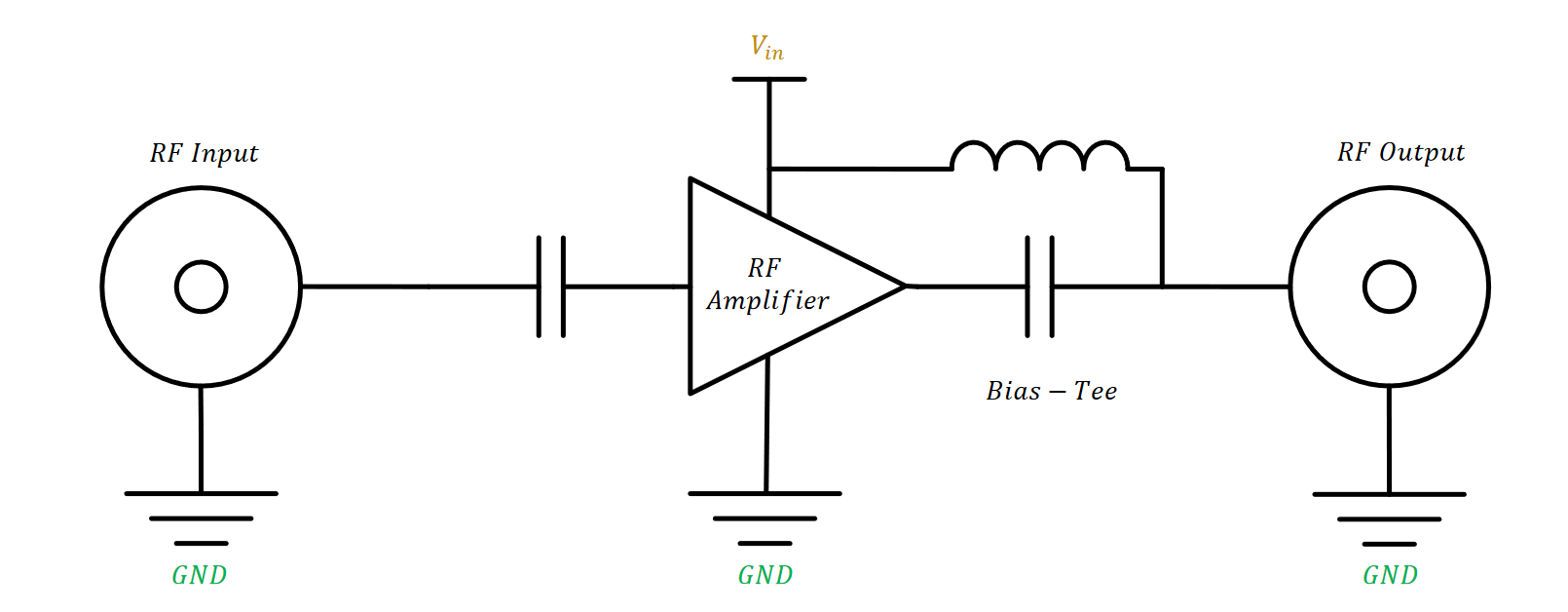

Спрощена схема

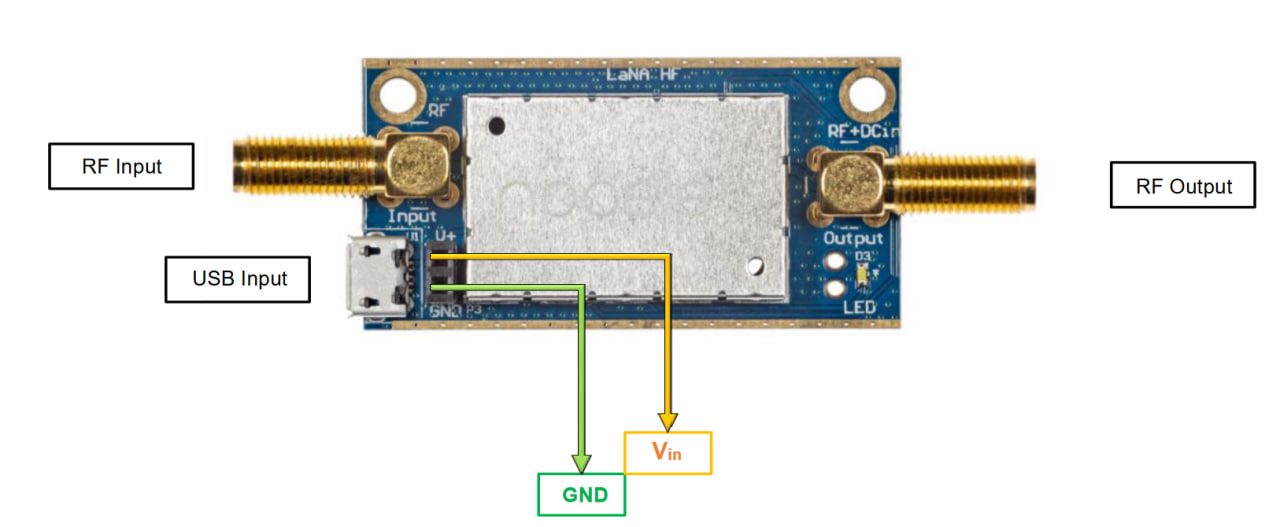

Конфігурація пінів та функції
𝑽𝒊𝒏 Вхідна напруга Вхідний контакт напруги для живлення пристрою*
𝑮𝑵𝑫 Спільне заземлення – еталонна напруга радіочастотного та постійного струму
* LaNA дозволяє використовувати 3 різні варіанти живлення (USB, bias-tee та штифтовий роз’єм). Тільки 1 варіант живлення слід використовувати в будь-який час.
Datasheet (детальні характеристики та опис)
Гарантія
На підсилювач LaNA HF діє гарантія 2 роки. Зверніть увагу, що гарантія розповсюджується тільки на виробничі дефекти. Гарантія не поширюється на пошкодження, спричинені зовнішніми подіями, такими як блискавка або електростатичний розряд, пожежа, перенапруга, затоплення, фізичні пошкодження або модифікації. Якщо пристрій був зламаний по вині Покупця – гарантія не розповсюджується.
