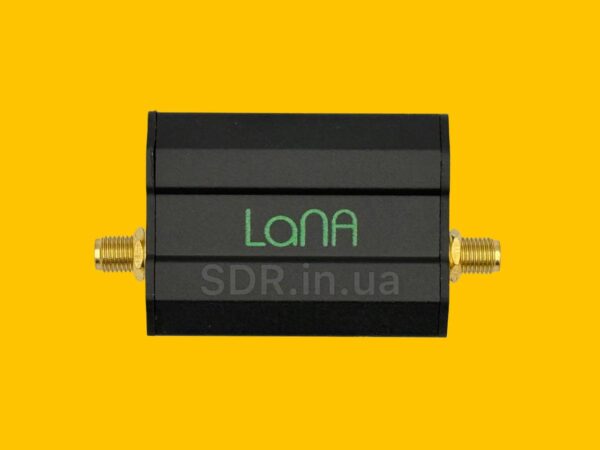

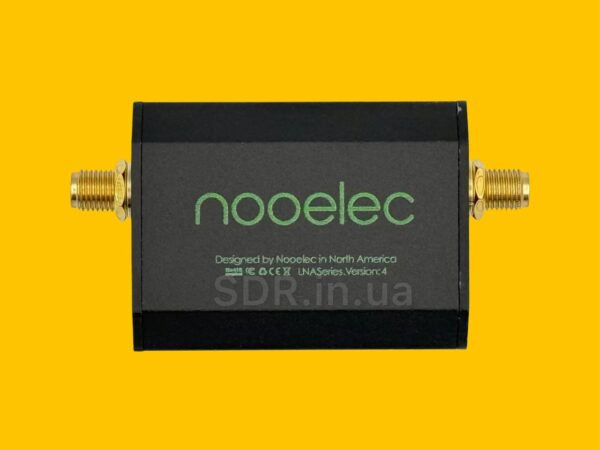

LaNA від Nooelec — широкосмуговий, високопродуктивний модуль МШП загального призначення, встановлений у якісному алюмінієвому корпусі розроблений для застосування SDR загального призначення. Вищий коефіцієнт підсилення, нижчий коефіцієнт шуму, нижче енергоспоживання та краща лінійність, ніж модулі на основі SPF5189Z та подібних LNA MMIC. Можна живити через bias-tee (3,3 В-5 В), USB або джерело постійного струму за допомогою адаптера, що входить у комплект. Також в комплект входить штекерний роз’єм SMA. Зроблено в Північній Америці.
Даний підсилювач призначений лише для прийому радіосигналів!
Кожен модуль дозволяє використовувати 3 різні варіанти живлення, але ви повинні живити лише з одного варіанту в будь-який момент часу! Рекомендована вхідна напруга через вихідний порт SMA (для SDR з підтримкою BiasTee) становить 3 В–5 В постійного струму. Крім того, якщо у вас немає SDR із підтримкою зміщення, ви можете скористатися зовнішнім джерелом живлення — портом USB-C або роз’ємом постійного струму через адаптер постійного струму — USB-C, що входить у комплект. Рекомендоване зовнішнє джерело живлення становить 3,3–5,5 В постійного струму. Струм споживання залежить від вхідної напруги і коливається в межах ~50-80мА.
Хоча в LaNA є схема захисту від перенапруги, а напруга до 12 В постійного струму все одно має працювати та не пошкодить пристрій, її не рекомендується використовувати протягом тривалого часу. Зверніть увагу, що стандартна 2-річна гарантія не покриває пошкодження, спричинені перенапругою.
Кожен модуль LaNA має внутрішній екран від електромагнітних перешкод для захисту чутливої схеми від зовнішніх перешкод і повністю захищений від електростатичного розряду.

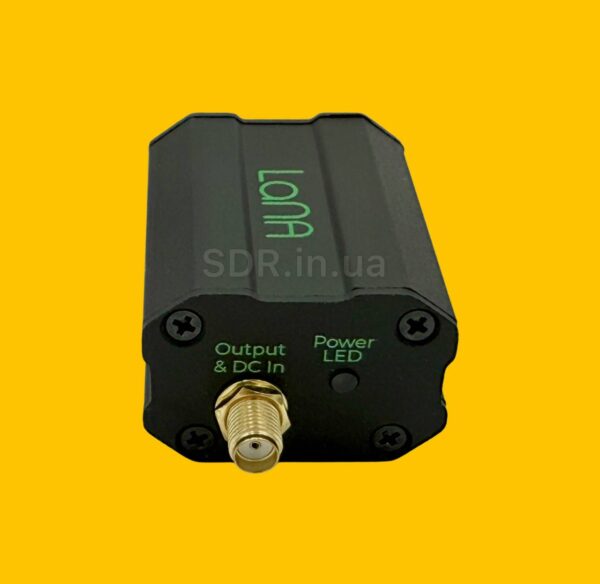

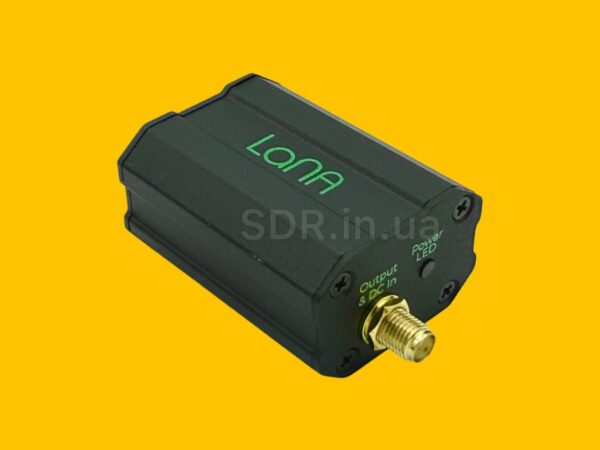

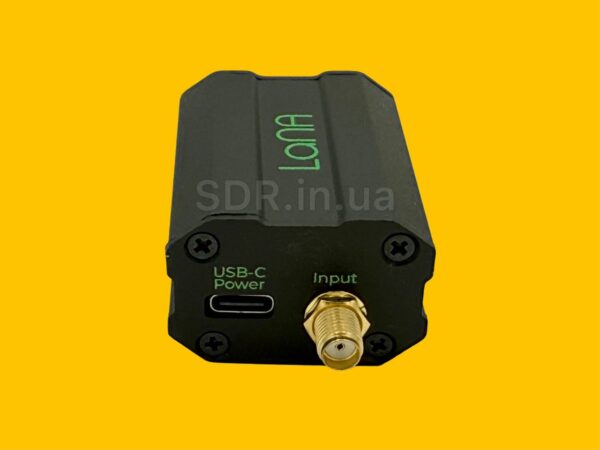

Підключення МШП до приймача та антени: «Output & DC In» (сторона де LED світлодіод) —> до приймача, «Input» (сторона де USB вхід) —> до антени.

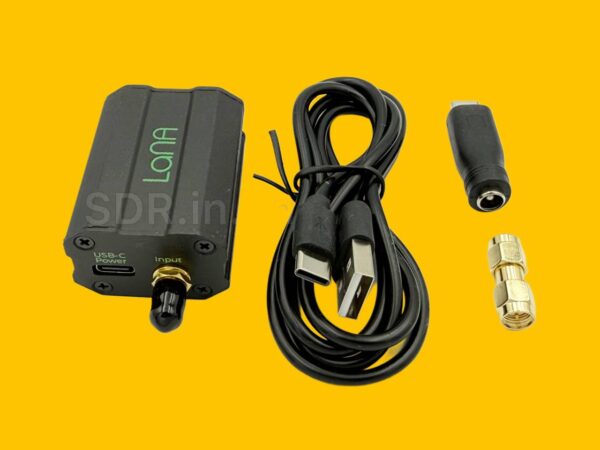

Комплектація:
• LaNA 20MHz-4GHz
• Кабель USB Type C – USB A
• Перехідник SMA Male to SMA Male
• Перехідник USB Type C – DC Female
Особливості:
• Висока лінійність
• +20 дБ підсилення РЧ на 1000 МГц
• Коефіцієнт шуму 0,9 дБ на 1000 МГц
• Блок підсилення з низьким рівнем шуму 50 Ом
• +3,3 В-5 В одне живлення
• Споживання струму 85 мА
Спрощена схема

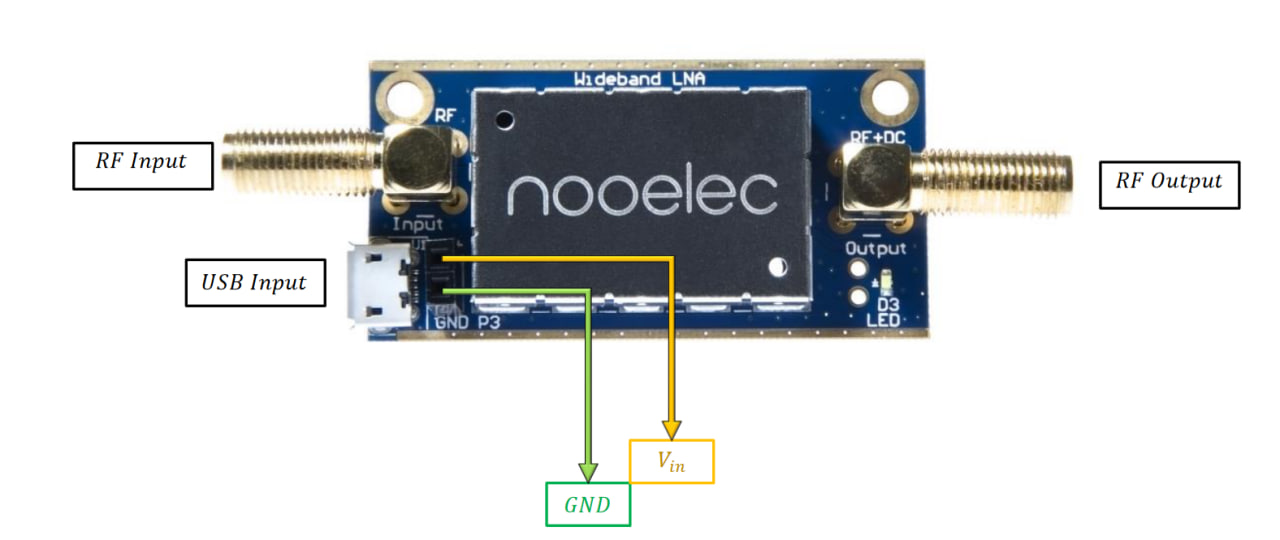

Конфігурація пінів та функції
𝑽𝒊𝒏 Вхідна напруга Вхідний контакт напруги для живлення пристрою*
𝑮𝑵𝑫 Спільне заземлення – еталонна напруга радіочастотного та постійного струму
* LaNA дозволяє використовувати 3 різні варіанти живлення (USB, bias-tee та штифтовий роз’єм). Тільки 1 варіант живлення слід використовувати в будь-який час.
Datasheet (детальні характеристики та опис)
Гарантія
На підсилювач LaNA діє гарантія 2 роки. Зверніть увагу, що гарантія розповсюджується тільки на виробничі дефекти. Гарантія не поширюється на пошкодження, спричинені зовнішніми подіями, такими як блискавка або електростатичний розряд, пожежа, перенапруга, затоплення, фізичні пошкодження або модифікації. Якщо пристрій був зламаний по вині Покупця – гарантія не розповсюджується.
