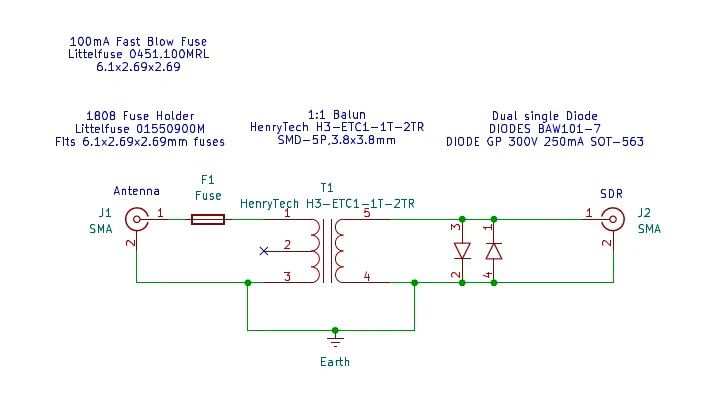

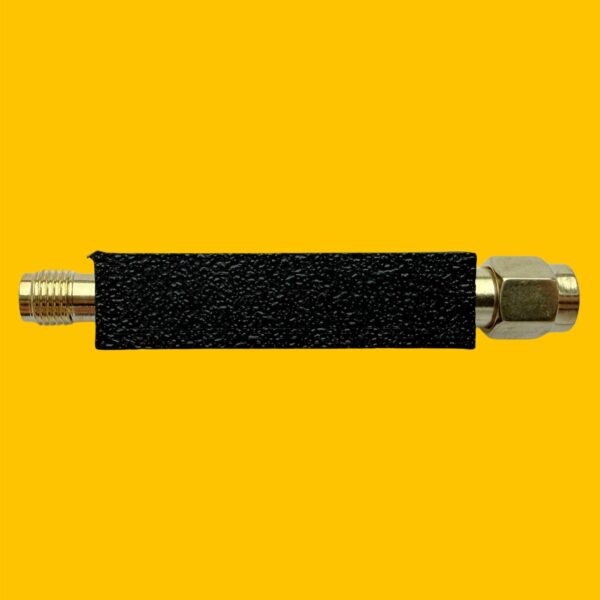

SDR Protection Circuit V2 — це оновлена схема захисту для SDR-приймачів (зокрема KiwiSDR) розроблена Peter Munn ZL2P, яка запобігає пошкодженню входу RF від сильних сигналів, статики чи помилкового підключення передавача.
Що покращено у V2:

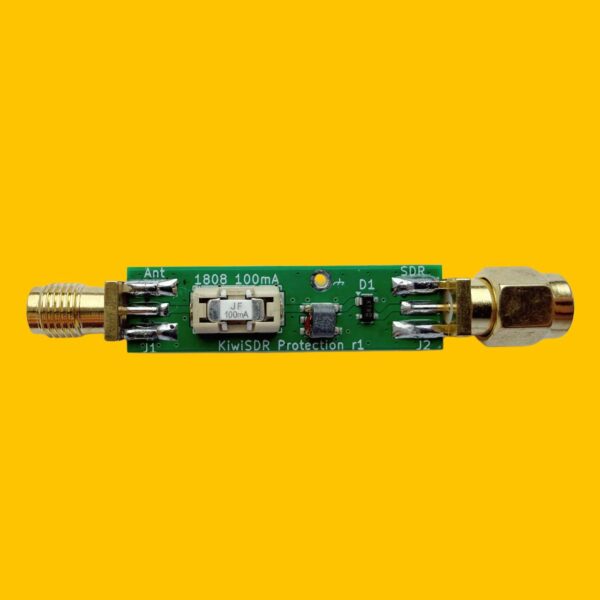

• додано змінний запобіжник 100 мА (fast blow) — додатковий рівень захисту
• краще захищає від потужного RF сигналу, ніж версія V1
• підходить для будь-яких SDR-приймачів, не лише KiwiSDR
Запобіжник перегорає при перевантаженні:
• ~2 сек при 1 Вт
• ~1 сек при 10 Вт
• миттєво при 100 Вт
• діоди обмежують напругу, що надходить у SDR
SDR обов’язково має бути заземлений, інакше захист може не спрацювати (через common mode)

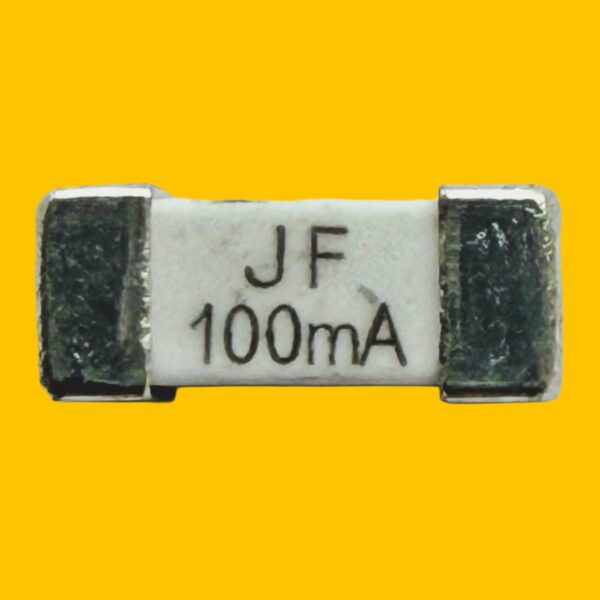

• у комплекті є запасний запобіжник (його складно знайти — не загубіть)
• перевірка запобіжника: ~2 Ом у справному стані
• заміна — акуратно підчепити викруткою

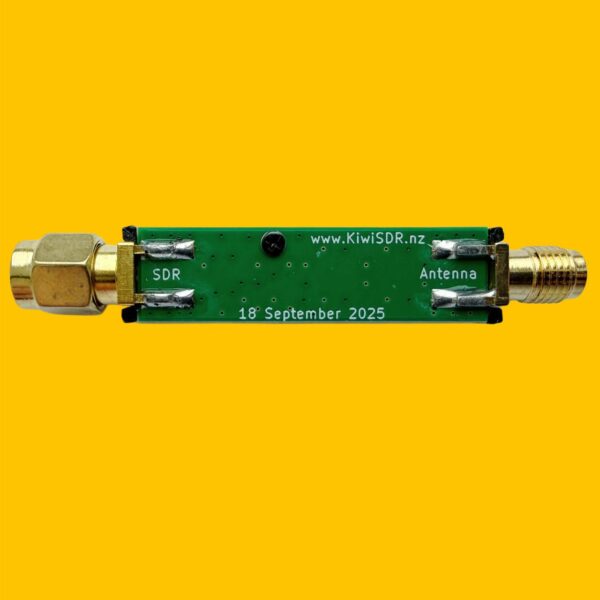

Для KiwiSDR 2 достатньо підключити заземлення до корпусу (через гвинт).
