SpyVerter R2 Upconverter UP конвертер для прийому КХ для Airspy R2 або RTL-SDR

Ми розробили SpyVerter R2 Upconverter, щоб розширити охоплення серій Airspy R2 і Mini до ВЧ практично до постійного струму з динамічним діапазоном світового класу, стабільністю частоти та чутливістю, щоб конкурувати з високоякісними аналоговими конструкціями за дуже доступною ціною.

SpyVerter R2 будується на основі успішної архітектури SpyVerter і покращує ключові моменти високопродуктивного прийому на ВЧ.

Архітектура заснована на нашому подвійному збалансованому змішувачі з комутаційним режимом, який перетворює весь КВ-спектр у УКХ-діапазон між 120 МГц і 180 МГц. Ми замінили генератор гетеродина на програмований ФАПЧ із низьким фазовим шумом і частотою 0,5 PPM VCTCXO. Контроль напруги цього VCTCXO дозволяє точно відкалібрувати робочу частоту на заводі.

Вбудований мікроконтролер забезпечує як програмування PLL (Si5351C), так і керування напругою VCTCXO через вбудований ЦАП. Після встановлення ЦАП і програмування ФАПЧ мікроконтролер переходить у режим глибокого сну, щоб усунути будь-які можливі перешкоди прийому.

Технічні характеристики

• Радіочастотний вхід від 1 кГц до 60 МГц
• Частота ПЧ 120 МГц – позитивне зображення
• Технологія: подвійний збалансований мікшер
• Загальна втрата перетворення + фільтрація: 8 дБ типово.
• 35 дБм IIP3
• Витік LO: -42 дБм тип. (на 12 дБ нижче, ніж оригінальний SpyVerter)
• Фазовий шум при розділенні 10 кГц: -122 дБн/Гц
• РЧ-фільтрація: фільтр низьких частот із кутом на 65 МГц – остаточне відхилення 75 дБ
• Фільтрація ПЧ: смуговий фільтр із кутами на 120 МГц і 180 МГц – остаточне відхилення 75 дБ
• Максимальна радіочастотна потужність: +10 дБм
• Зворотні втрати: -10 дБ
• Напруга зсуву: від 4,2 до 5,5 В
• Внутрішній опорний тактовий сигнал 10 МГц
• Споживаний струм: < 100 мА

Сумісність

• Airspy R2
• Airspy Mini
• HackRF One
• RTL-SDR

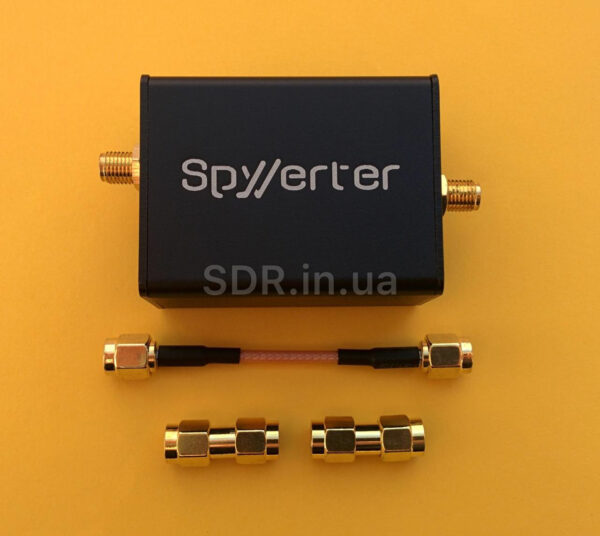

Комплектація

SpyVerter R2*1
Перехідник SMA male To SMA male *2
Пігтейл SMA male to SMA male *1

Програмне забезпечення

Гарантія

На радіоприймачі Airspy діє гарантія 1 рік. Зверніть увагу, що гарантія розповсюджується тільки на виробничі дефекти. Гарантія не поширюється на пошкодження, спричинені зовнішніми подіями, такими як блискавка або електростатичний розряд, пожежа, перенапруга, затоплення, фізичні пошкодження або модифікації. Якщо пристрій був зламаний по вині Покупця – гарантія не розповсюджується.
