RTL-SDR V3 – широкосмуговий радіоприймач аналогового та цифрового сигналу для початківця або професійного радіоаматора. Працює на Windows, Linux, Android, Mac OS X.
У комплекті:
1х RTL-SDR V3 широкосмуговий радіоприймач
Характеристики:
Діапазон прийому: 24 – 1766 МГц
Діапазон прийому: 500 кГц – 28.8 МГц у режимі Direct Sampling Mode (Q-branch)
Смуга панорамного огляду: 3.2МГц, стабільно до 2.4МГц
АЦП: RTL2832U 8 біт
Тюнер: R860 (R820T2)
Опорний генератор: TCXO 1PPM
Bias-Tee: 4.5V 100mA
Захист від статики: BAV99
ВЧ роз’єм: SMA-F (мама)
Хвильовий опір: 50 Ом
Споживання струму: 270 – 280 мА

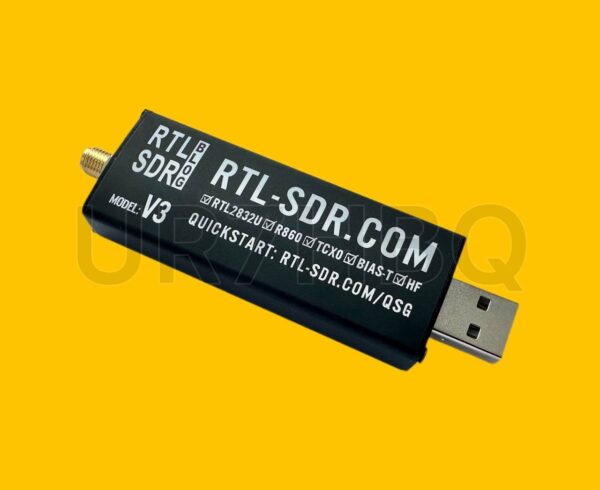

Алюмінієвий корпус
Модуляція: АМ, FM, NFM, LSB, USB, SSB, CW, DSB, (ADS-B, D-STAR, AIS та інші)
Опис та відмінності від дешевих приймачів RTL-SDR:
*Діапазон прийому 500кГц-24МГц завдяки схемі DSM (Direct Sampling Mode) – це підсилювач близько 10 дБ, ФНЧ 24 МГц та узгоджуючий/симетруючий трансформатор.
*Прийом КВ діапазону включається програмно, в SDRSharp це налаштування – Sampling Mode – Direct Sampling (Q-branch).
*Захист від статики завдяки діоду BAV99.
*ВЧ роз’єм SMA Female з шайбою та гайкою.
*Термокомпенсований кварцовий генератор TCXO 1PPM. У дешевих RTL-SDR встановлений кварц 30-100PPM (істотно зміщується частота від нагріву).
*Алюмінієвий корпус+термопрокладка на платі для охолодження та захист від зовнішніх радіоперешкод.
*Програмне управління Bias Tee. 4.5V 100mA для LNA, або конвертер SpyVerter, etc.
За замовчуванням Bias-Tee ВИМКНЕНО. Для включення – потрібен скрипт (в інструкції вказано). До включення живлення Bias Tee, переконайтеся, що антена не просто шматок дроту, в кабелі немає КЗ і не використовується короткозамнена антена!
*Виводи GPIO, CLK in/out, 3.3V, GND та I2C для просунутих радіоаматорів.

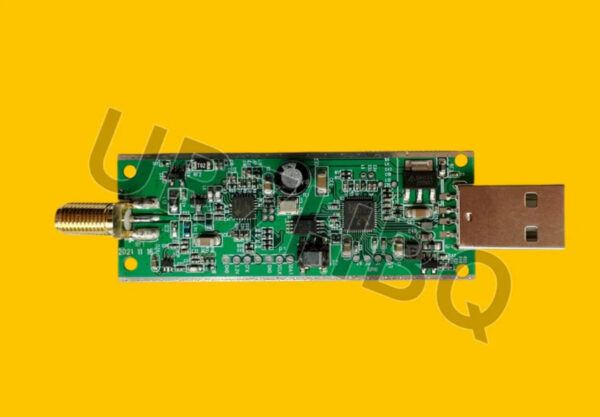

*Зменшено внутрішні шуми та кількість уражених частот та покращено прийом вище 1 ГГц за рахунок модернізації друкованої плати. Змінено схему підключення до маси USB, додано феритові дроселі, застосування малошумних лінійних стабілізаторів.
*Під час роботи на частотах більше 1.2ГГц – необхідно додаткове охолодження приймача.
*Всі приймачі нові та перевіряються на працездатність.
*2 роки гарантії на виробничі дефекти.
Гарантія не поширюється у разі:
– Було внесено будь-які зміни до друкованої плати (наприклад пайка);
– Пошкодження викликані включенням Bias-tee 4.5V на невідповідну антену або пристрій;
– Пошкодження внаслідок статики;
– фізичні пошкодження плати з вини користувача;
– Перегрів через вилучення зі штатного корпусу;
– Порушено стандартні правила експлуатації електронних пристроїв;
– Нагрівання корпусу при використанні не є дефектом.
Для обміну необхідно:
– Надіслати приймач компанією Нова Пошта та сплатити доставку;
– Буде проведена діагностика фахівцем, якщо підтвердиться заводський дефект – клієнту відправлять новий приймач.
Ідеально для багатьох проектів, заснованих на радіоскануванні: контроль авіа трафіку, прослуховування відкритих частот (діапазон прийому 500кГц – 1.7ГГц), ADSB, AIS, ACARS, транк радіо, цифрове мовлення P25, DMR, D-STAR, POCSAG, погодні геліостати, APRS, NOAA APT погодні супутники, радіо астрономія, DAB, індикатор спектру для радіоаматорського трансівера. Також можна використовувати як RTL_TCP/SDRSharp сервер підключивши до стаціонарного комп’ютера або Raspberry Pi/ODROID/Banana Pi/Orange Pi/BeagleBone і слухати віддалено.
Програмне забезпечення для Windows:
SDR Sharp – airspy.com/download
HDSDR – hdsdr.de
SDR Console – sdr-radio.com
SDR++ – sdrpp.org
Програмне забезпечення для Mac:
CubicSDR – cubicsdr.com
GQRX – gqrx.dk
SDR++ – sdrpp.org
Програмне забезпечення для Linux:
GQRX – gqrx.dk
CubicSDR – cubicsdr.com
SDR++ – sdrpp.org
Програмне забезпечення для Android:
SDR Touch – sdrtouch.com
Інструкція: rtl-sdr.com/QSG
Як увімкнути прийом КХ: rtl-sdr.com/V3
R820T2 не працює у DVB-T2! Це просто модель чіпа.
Якщо ви зробили все чітко за інструкцією та у вас все одно не працює/не визначається – вся справа в драйверах, програмі, комп’ютері та ОС. Спробуйте видалити драйвер, сам пристрій, перезавантажити ПК та повторити інсталяцію.

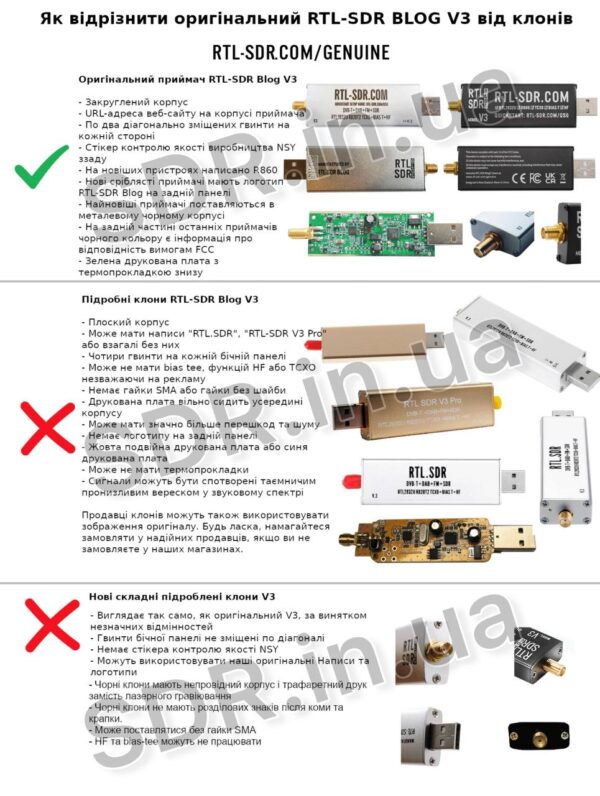

Попередження про підробки!
На таких сайтах, як eBay/Aliexpress та подібних, нечесні продавці рекламують всілякі приймачі RTL-SDR під брендом «RTL-SDR Blog». Приймачі з синіми, зеленими або гострими прямокутними срібними корпусами з жовтою друкованою платою – жодного відношення до RTL-SDR Blog не мають! У цих приймачах використовуються компоненти нижчої якості, спроектовані для максимального здешевлення RTL-SDR і можуть не мати всіх функцій V3. Ми не можемо забезпечити підтримку та гарантію на підробки. Найкраще місце для покупки оригінальних RTL-SDR V3 у мене чи прямо з магазину на офіційному сайті rtl-sdr.com
Увага! З недавніх пір, на RTL-SDR V3 встановлено чіп R860 замість R820T2. Між R820T2 та R860 немає жодних змін. Це лише зміна назви, що означає незначну зміну у виробничому ланцюжку, що дозволило продовжити виробництво цього чіпа.
На радіоприймачі RTL-SDR Blog розповсюджується ексклюзивна гарантія 2 роки, і якщо протягом 2-х років з моменту придбання у Покупця приймач RTL-SDR Blog вийде з ладу через виробничий дефект – Продавець може безкоштовно обміняти на новий приймач без необхідності у зверненні до виробника. В деяких випадках доведеться надіслати несправний приймач до Продавця. На інші пристрої від RTL-SDR Blog діє гарантія 1 рік. Зверніть увагу, що гарантія розповсюджується тільки на виробничі дефекти. Гарантія не поширюється на пошкодження, спричинені зовнішніми подіями, такими як блискавка або електростатичний розряд, пожежа, перенапруга, затоплення, фізичні пошкодження або модифікації. Якщо пристрій був зламаний по вині Покупця – гарантія не розповсюджується.
