YouLoop – це портативна пасивна рамкова HF/VHF антена, розроблена для приймачів із наднизьким NF/MDS, таких як Airspy HF+ Discovery. Він також певною мірою працює з RTL-SDR V3/V4 у режимі прямої вибірки, якщо ви ввімкнете RTL AGC. Але для радіоприймачів без специфікацій із супернизьким MDS сигнали можна підсилити за допомогою будь-якого зовнішнього недорогого ВЧ-підсилювача або навіть нашого широкосмугового МШУ.
Антена призначена для портативного використання та не є стійкою до погодних умов. Постійне кріплення може бути досягнуто за допомогою погодозахисної стрічки.
YouLoop є узагальненням петлі Мебіуса, де збалансований електричний екран використовується як центр багатооборотної петлі. Решта витки проходять всередині щита. Ця конструкція електрично збалансована для великих довжин хвиль, тобто. коли лямбда дуже велика порівняно з розміром антени. Це допомагає придушити електричний шум у нижніх діапазонах, саме там, де зосереджена більшість енергії електричного шуму. Щоб зберегти цей електричний баланс від змін лінією передачі, використовується мініатюрний балун з низькими втратами.

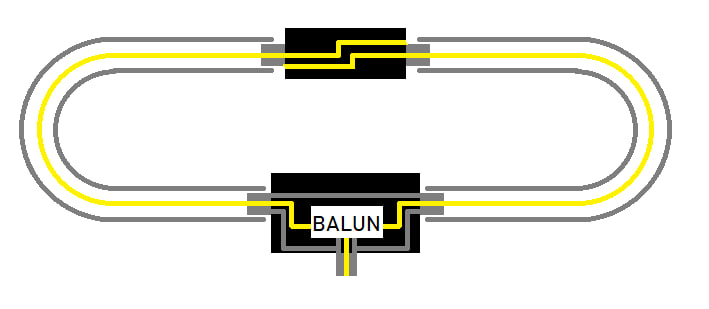

Наступні діаграми ілюструють концептуальну архітектуру, описану вище. Чим більше витків, тим вище посилення на нижчих частотах. Зауважте, що для збереження електричного балансу кількість витків збільшується на два кроки.
Іншим цікавим аспектом цього двовиткового коаксіального кабелю є його відгук на УКХ. Та сама ВЧ-магнітна петля може використовуватися в діапазонах FM і 2m HAM з невеликою зміною основного принципу: тепер це згорнутий диполь. Насправді точка живлення складеного диполя знаходиться зверху, а фактичні ніжки складаються з коаксіального заземлення. У цій точці живлення сигнал направляється через дві коаксіальні лінії до широкосмугового БАЛУНА з низькими втратами. Сіра крива лінія зображує шлях сигналу в УКХ, який повинен бути знайомий для більшості. Це робить антену ідеальною для FM-мовлення, авіаційного діапазону та 2-метрового радіолюбителя; Дуже бажаний варіант для портативної роботи VLF/LF/HF/VHF.
Для подальшого покращення узгодження імпедансу та вирівнювання частотної характеристики поблизу антени можна використовувати зовнішній попередній підсилювач із високим опором, щоб забезпечити постійний вихідний опір для приймача. Ми працюємо над попереднім підсилювачем малої потужності J-FET, який міг би допомогти користувачам DX із надзвичайно слабкими сигналами. Цей попередній підсилювач також дозволяє використовувати петлю з набагато меншим діаметром, що покращує портативність.

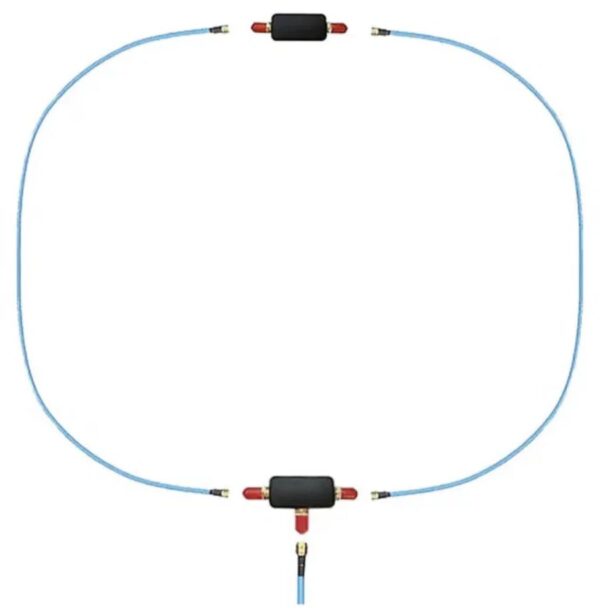

Це може бути найкращим варіантом для тих, хто не хоче або не може створити антену з нуля. Ми вибрали компоненти найкращої якості та попередньо зібрали друковані плати за допомогою BALUN, тому залишилося лише під’єднати кабелі SMA. Всю антену можна зібрати за кілька секунд. Для стаціонарної установки на відкритому повітрі рекомендується заклеїти елементи «Т» і «Інвертор» гідроізоляційною стрічкою. Коаксіальний кабель, який ми постачаємо, досить жорсткий, щоб тримати форму. Зауважте, що для належної роботи рекомендується використовувати ідеально підібрані коаксіальні кабелі класу аналізатора спектру. Будь-яка невідповідність фази або амплітуди призводить до неоптимальної продуктивності. Ті, які ми пропонуємо, відповідають цим критеріям ефективності.
В комплекті:
• 2 x 1 м RG402 або RG141 18 ГГц коаксіальний з SMA штекерними роз’ємами – гілки
• 1 x 2 м RG402 або RG141 18 ГГц коаксіальний з роз’ємами SMA – лінія передачі
• Фазоінвертор
• Т-подібний широкосмуговий балун із низькими втратами
Технічні характеристики
• Діапазон прийому ВЧ: від 10 кГц до 30 МГц
• Діапазон прийому УКХ: до 300 МГц
• Максимальна потужність: 250 mW
• Пасивний дизайн
• Налаштування не потрібно
• Широкосмуговий балун із низькими втратами та типовими втратами 0,28 дБ.
Сумісніть з приймачами:
• Airspy HF+ Discovery (рекомендовано)
• Будь-який інший SDR з MDS <= -140 дБм (їх не так багато)
Зверніть увагу! Антена не розрахована на передачу, тільки на прийом радіосигналів!
На антену діє гарантія 1 рік. Зверніть увагу, що гарантія розповсюджується тільки на виробничі дефекти. Гарантія не поширюється на пошкодження, спричинені зовнішніми подіями, такими як блискавка або електростатичний розряд, пожежа, перенапруга, затоплення, фізичні пошкодження або модифікації. Якщо пристрій був зламаний по вині Покупця – гарантія не розповсюджується.
